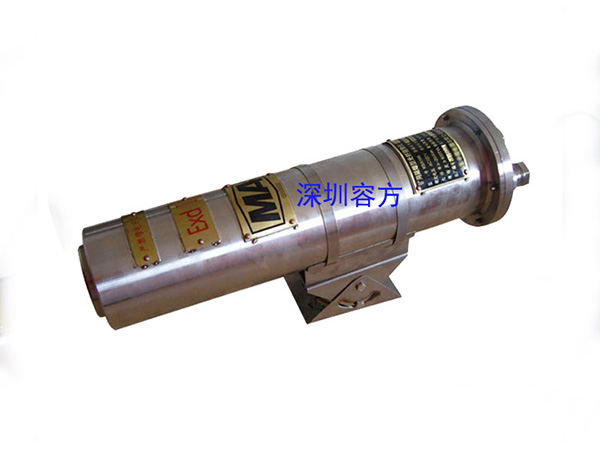

產品名稱：礦用隔爆型光纖攝像儀
內部編號:KBA166
礦用隔爆型光纖攝像儀（以下簡稱攝像儀），用于井下重要場所的圖像攝取和傳輸，適用于含有甲烷等爆炸性混合氣體、具有爆炸危險的煤礦井下。 是工業電視的主要組成部分。產品使用穩定可靠，國內性價比最高。
產品執行標準為Q/ZMD 002-2009《礦用隔爆型光纖攝像儀》和GB15465-1995《微光電視攝象機總技術條件》。
產品結構：
攝像儀由防爆外殼和機芯組成，機芯固定在防爆外殼內。機芯由電源板、光端機、攝像機三部分組成。
攝像機采用黑白1/3CCD感光器件，輸出1Vp-p全電視視頻信號，光端機將視頻信號轉換為光信號并傳輸至地面監控中心，起到實時監視作用。
適用環境：
礦用隔爆型光纖攝像儀按GB3836-2010標準設計制造.用于Ⅰ類氣體組別以下（典型氣體為甲烷、瓦斯等），諸如煤礦井下有瓦斯、煤塵爆炸危險的高危場所。
產品輸出方式為光端機傳輸, 直接使用一芯單模光纖,使用光端機將視頻信號傳輸至監控室。輸出光信號功率: -13dBm～-4 dBm, 傳輸距離： 25 km
| 電源板： | |
| 輸入電壓： | AC127V |
| 輸入,輸出隔離電壓： | 2000VAC/1min |
| 保 護： | 過熱、短路自恢復 |
| 輸出電壓： | DC12V，DC5V（網絡型） |
| 功 率： | 12W |
| 光端機： | |
| 型號： | VT/VR1130 |
| 帶寬： | 10MHz |
| 視頻輸入輸出阻抗： | 75Ω、1Vp-p |
| 波長： | 1310nm； |
| 光接口： | ST |
| 傳輸方式： | 單模 |
| 制式： | PAL |
| 攝像機： | |
| 型號： | TC-600 |
| 鏡頭： | 4mm/6mm/8mm/16mm等固定光圈 |
| 感光器件： | 黑白、彩色可選 |
| 水平清晰度： | 570TVL |
| 輸出阻抗： | 75Ω、1Vp-p |
| 最低照度： | 0.001 Lux |
